열선(NCHW-1)

열선을 MGO표면에 정밀한 간격으로 권선하여 열선의 발생열을 빠르게 파이프 표면에 전달하므로 최대의 열효율을 유지하며 피가열체의 온도상승시간(HEAT-UP TIME)을 단축시켰습니다.

절연체(MGO)

카트리지 히터는 최고30W/㎠ 이상의 고밀도까지 생산가능하며 표면온도 1000℃이상까지도 발열시길수 있다.

표준 타입 단자의 길이는 300m/m이고, 접속단자에 연결되는 니켈 니드선은 비석면 절연체로서 300℃연속 운전 온도에 서 300V나 600V에 대한 충분한 실험을 마쳤다. 접속단자는 30m/m길이의 니켈도체에 연결된다.

접속단자와의 두께는 허용범위내의 최대직경의 니켈도체를 사용해 니켈도체와 저항와이어(열선)간의 전기적 연결을 양호하게 해줌으로써 전류의 흐름을 최대화시킨다.

산화마그네슘을 이용 PIPE 내벽과의 사이공간을 채운다. 히터내부는 세라믹 코어를 분쇄하고 산화 마그네슘 입자를 고형체로 다진 압축작업으로 소형화 시켰기 때문에 열전도 와 절연강도가 개선되었다.

SUS 304, 316, 310, Incoloy840, Incoloy800, Inconel600등 외장재를 모든 고밀도 카트리지히터에 사용해 물리적인 강도 와 고온 및 부식성에 대한 저항을최대한 강화했다.

니켈 크롬 발열선을 고순도 산화 마그네슘 코어에 정확하게 감았다.(발열선을 최대한 외피내부에 넣었다.) 따라서 열전달이 우수하고 출력밀도를 최대화하여 오랜 수명을 보장한다.

END DISK에는 알곤 용접으로 열팽창 등에도 습기와 오염을 100%차단한다.

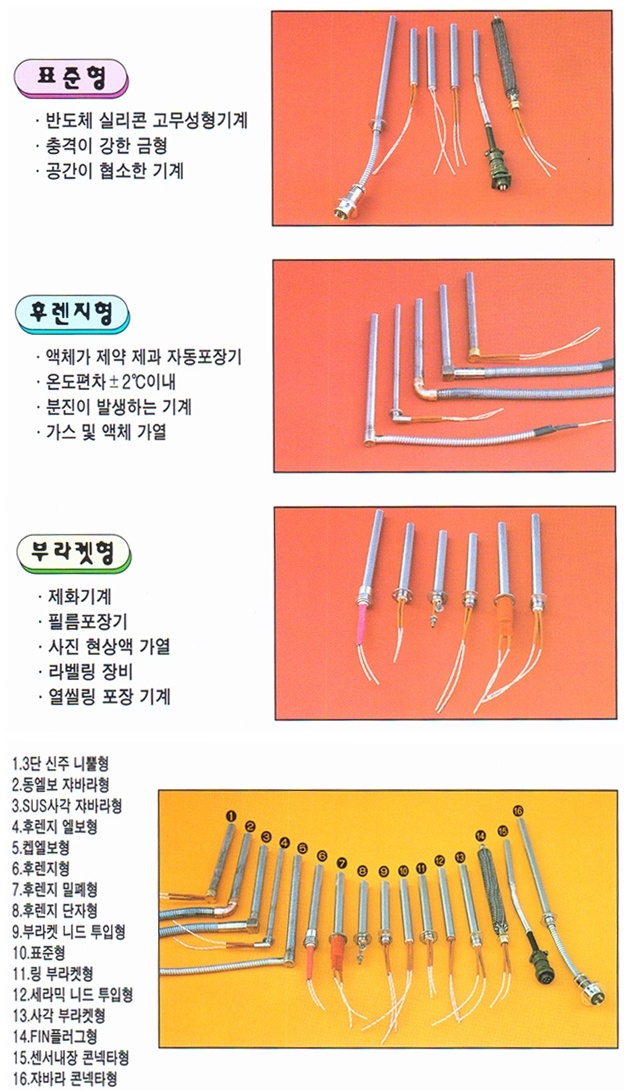

제품분류는 다음과 같다.
